Termékfunkció

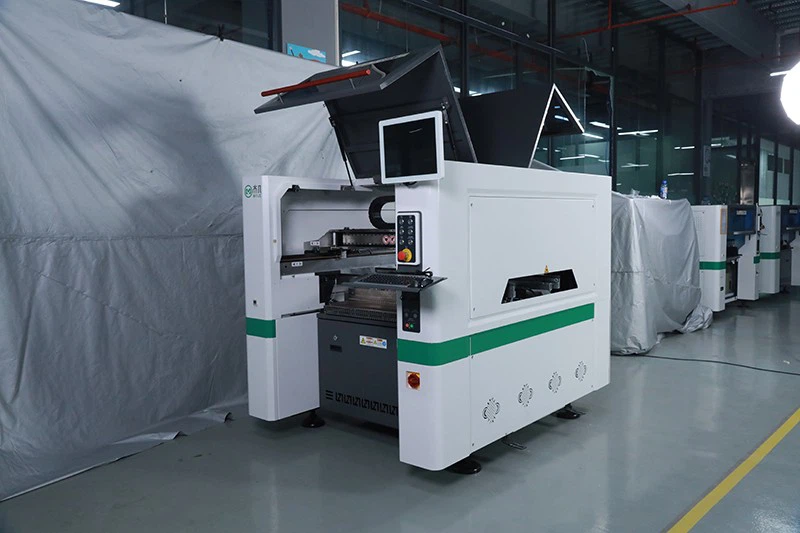

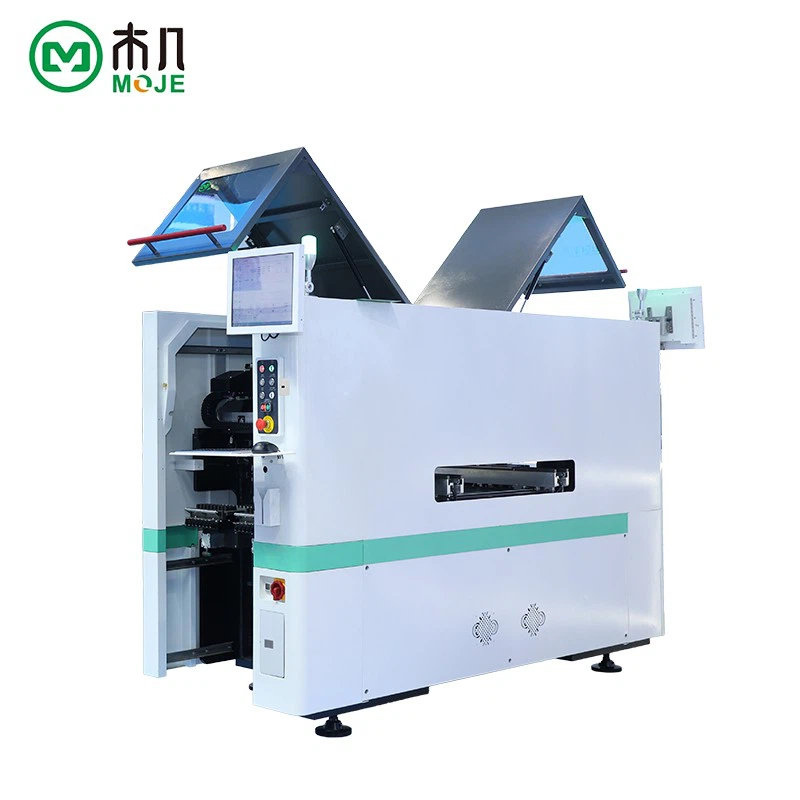

Az FTH602 egy magas - sebesség -elhelyezési gép, amelyet úgy terveztek, hogy kiváló hatékonyságot és pontosságot biztosítson az SMD elektronikai iparban, különös tekintettel az SMD LED -es képernyők elhelyezésére. Az elhelyezési sebesség 98 000 alkatrész / óra és ± 0,025 mm pontossággal ez a gép új szabványt állít be a precíziós gyártáshoz.
Ez a gép egy fejlett magas - precíziós látásfelismerő rendszerrel van felszerelve, amely magában foglalja a magas - Speed Fly Capture technológiát és egy magas - keret - A MegaPixel ipari kamerát, biztosítva mind a standard, mind az irreguláris alkatrészek pontos azonosítását és elhelyezését. Az FTH602 azon képessége, hogy különféle alkatrészeket ilyen pontossággal kezeljen, páratlan, ezáltal előnyben részesített választás a gyártók számára, akik magas - precíziós elhelyezést igényelnek.
Ezenkívül az FTH602 javítja a termelékenységet intelligens multi - célmozgás -optimalizációs algoritmussal, amely ésszerűsíti a munkafolyamatokat és maximalizálja a működési hatékonyságot. Támogatja a PCB szög eltérési kompenzációját és az alkatrészek testtartásának korrekcióját a felvétel során, megbízható megoldásokat kínálva az SMD LED -es képernyőkkel kapcsolatos összetett összeszerelési feladatokhoz.
Felismerve a felhasználói élmény fontosságát, a gép intuitív módon megtervezett műveleti felületet kínál. Ez a felhasználó - centrikus megközelítés minimalizálja a tanulási görbét, lehetővé téve a különböző készségszintű operátorok számára a jártasság gyors elérését, ezáltal csökkentve az állásidőt és javítva az általános termelékenységet.
A vágás - Edge Vision technológia integrálásával a robusztus tervezéssel és a felhasználóval - barátságos tervezéssel az FTH602 új referenciaértéket hoz létre az automatizált alkatrészek azonosításában, amely mérhető teljesítménynövekedést biztosít az ipari alkalmazások széles spektrumán keresztül, különös tekintettel az SMD LED kijelző képernyőinek összeszerelésére.
Műszaki paraméterek
|
Műszaki előírások |
|
|
Helymeghatározási módszer |
Színpadi látás (opcionális) + repülő látás |
|
Orsók száma |

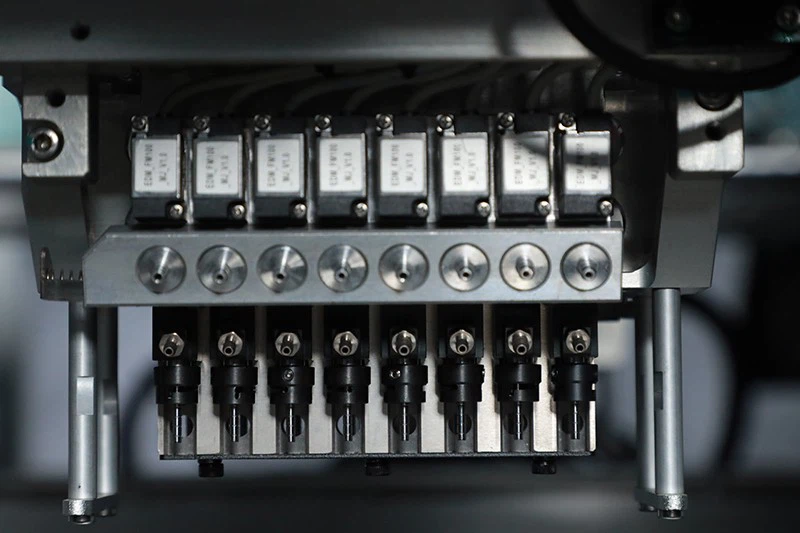

2 kar *16 fúvókák (távolság: 10,5 mm) |
|
Pick and the Place Sebesség |
98000 km / h |
|
Válasszon és helyezze a pontosságot |
± 0,025 mm |
|
NYÁK -alkatrész -tartomány |
0201 ~ l6mm*w6mm*t3mm |
|
SOP, QFP, BGA stb |
|
|
PCB méret |
Kettős szám: max500mm (l) × 300 mm (w) ~ min 50 mm (l) × 50 mm (w) h: 0,5 ~ 4,5 mm |
|
Egysikár: max500mm (l) × 570 mm (w) ~ min 50 mm (l) × 50 mm (w) H: 0,5 ~ 9 mm |
|
|
Adagoló alap |
8 mm*64Feeder állomások |
|
Teljesítmény/légnyomás |
AC380V/50Hz; 0,5-0,7mPa |
|
Névleges teljesítmény |
5,0 kW |
|
Géptömeg |
2200 kg |
|
Általános dimenziók |
2630 (L)*1130 (W)*2100 (H) mm |
Előny leírása
Fokozott pontosság lineáris motoros hajtással: A gép egy XY Linear Motor Drive rendszert alkalmaz a nagyobb stabilitás és pontosság elérése érdekében a működési folyamat során.
Csendes működés csendes motoros kialakítással: Magában foglalja a néma lineáris motoros kialakítást, amely minimalizálja a zajszintet és biztosítja a kényelmesebb munkakörnyezetet.
Felhasználó - Barátságos felület: Egyszerűsíti az operatív folyamatot, megkönnyítve a felhasználók számára a navigációt és a termelékenységi szintek jelentős növelését.
Real - időképzés magas - sebességű kamerával: Magas - kerettel felszerelve - A MegaPixel ipari kamera sebességgel, lehetővé teszi a valós - időkép -rögzítést mind a standard, mind a szabálytalan alkatrészek pontos azonosításához.
Alkalmazható jelenet
Mini LED, SMT elektronikus anyagi javítás, repülőgép, katonai, háztartási készülékek, világítás és 3C fogyasztói elektronika
