Termékfunkció

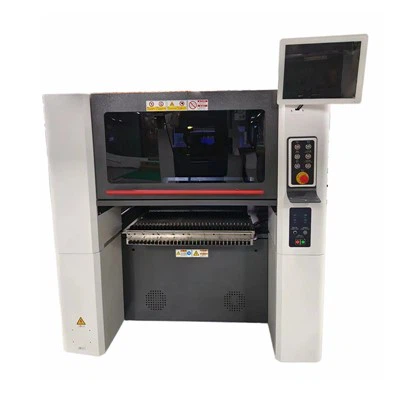

Az FTM201 - L egy magas - sebességű lencse -elhelyező gép, amelyet kifejezetten a világítási ipar számára alakítottak ki, különös tekintettel az SMD LED -es chipek összeszerelésére. Legfeljebb 19 000 CPH elhelyezési sebességgel büszkélkedhet, kivételes pontosságot és hatékonyságot biztosítva a különféle termelési igények kielégítésére. Ez a gép ügyesen támogatja a szabálytalan alkatrészek pontos elhelyezését, és magas - precíziós látásfelismerő rendszerrel és nagysebességű mozgásvezérlővel van felszerelve. Az intelligens elhelyezési fej és a pontos mechanikai kialakítás kombinációja biztosítja a stabil és megbízható elhelyezési teljesítményt, amely rendkívül előnyös az SMD LED -es chipek hatékony termelési folyamatainak.
Az FTM201 - l intuitív és felhasználói - barátságos felületet kínál, egyszerűsítve a műveleteket és javítja a felhasználói élményt, különösen az SMD LED chipek komplex elhelyezésének kezelésekor. Nagyon stabil teljesítményt és kivételes elhelyezési pontosságot kínál, így széles körben alkalmazható a világítási iparban a magas - minőségi és nagy hatékonyságú elhelyezés igényeire. Kiemelkedő teljesítményével és intelligens kialakításával az FTM201-L ideális választás azoknak a gyártóknak, akik javítják termelési képességeiket, az SMD LED-es chipekre összpontosítva.
Műszaki paraméterek
|
Műszaki előírások |
Ftm201-l |
|
Helymeghatározási módszer |
Repülő látás [szabvány] + rögzített látás [opcionális |
|
A tengelyrudak száma |
6 fúvóka*1 kar (tér a shaftrodok között: 20 mm) |
|
Rögzítési sebesség |
19000 km / h (ne szkennelje le a kék fényt) |
|
Rögzítési pontosság |
+0.07 mm (CPK21.0) |
|
Megfelelő alkatrészek |
Különböző méretű offlences (216 mm) |
|
PCB méret |
Min: 50 (L)*50 (W) mm, H: 0,5-9 mm |
|
Max: 500 (l)*320 (w) mm |
|
|
[Opcionális]: 1200 (L)*400 (W) mm |
|
|
Adagoló mennyiség |
Egyetlen rezgési lemez |
|
Tápegység / légnyomás |
AC220V +10%/50Hz/0,5MPA |
|
Névleges teljesítmény |
2 kWm |
|
Géptömeg |
1500 kg |
|
Külső dimenzió |
1335 (l)*1310 (w)*1420 (h) mm |
Előny leírása
Magas - keret - MegaPixel ipari kamera: Ez a szolgáltatás lehetővé teszi a valós - időbeli képek rögzítését, amely elengedhetetlen az alkatrészek pontos azonosításának és pontos elhelyezésének biztosításához.
Magas - precíziós kompenzációs rendszer: Ez a rendszer valódi - időbeli beállítást hajt végre az alkatrészek helyzetéhez és szögéhez az elhelyezés során, ezáltal javítva az általános elhelyezés pontosságát.
Intelligens multi - célmozgás út optimalizálása: Ez a képesség nevezetesen növeli a működési hatékonyságot, és magában foglalja a PCB -szög eltérési kompenzációját az alkatrészek eltéréseinek kijavításához a - UP folyamat során.
Felhasználó - Barátságos felület: A felületet úgy tervezték, hogy egyértelmű és intuitív legyen, jelentősen javítva a felhasználói élményt és a megnövekedett hatékonyság ésszerűsítését.
Alkalmazható jelenet
LED lencse, 3C fogyasztói elektronika
